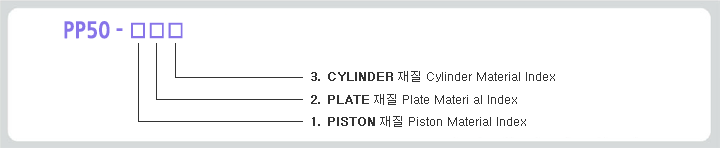

모델코드
액질과 사용조건에 의한 재질 분류
· NC1 : 기본모델 · VITON : 고온용(70℃ 이상)
· NC1 : Standard Model · VITON : For high temperanre(70℃ or above)
액질과 사용조건에 의한 재질 분류
· NC1 : Standard Model · VITON : For high temperanre(70℃ or above)
| NO |
부품명 Component |
대분류 Primary Sorting |
소분류 Secondary Sorting |
CODE |
|---|---|---|---|---|
| 1 | PISTON | NBR | N | |
| VITON | V | |||
| TEFLON | T | |||
| 2 | PLATE | SKD | SKD | C |
| COATING | H | |||
| STS | STS420J2 | U | ||
| 3 | CYLINDER | STS304 | 2 | |
| STS316 | 3 |
| 항목 Section | PP50 |
|---|---|
| 유량 Flow Rate | 0.05 L/Rev |
| 흡입양정 Max Suction Head | -9 mAq |
| 토출양정 Max Discharge Head | 30 mAq |
| 흡입관경 Suction Nozzle Size | 20A |
| 토출관경 Discharge Nozzle Size | 20A |
| 축봉장치 Shaft Seal Device | Machanical Seal |
| 동력 Power | 500w |
| 허용온도 Operating Temp | 70℃이하(고온용별도) 70℃ or below(extra specifcation for high temp.) |
| 정량성 Metering Property | ±0.5% |
| 중량 Weight | 11kg |
| 전기사양 Elertric Spec | 220V 1Φ |
| 유량사용범위 Flow Rate Range | 2.5lpm~10 1pm |
예상성능곡선도(EXPECTED PERFORMANCE CURVE)
|
모델 Model |
양정 Head (mH) |
유량(L/MIN) Flow rate |
동력 Power (W) |
||
|---|---|---|---|---|---|
| 100rpm | 150rpm | 200rpm | |||
| PP50 | 10 | 4.5 | 6.7 | 9.1 | 500W |
| 20 | 4.4 | 6.6 | 8.9 | ||
| 30 | 4.3 | 6.5 | 8.9 | ||
